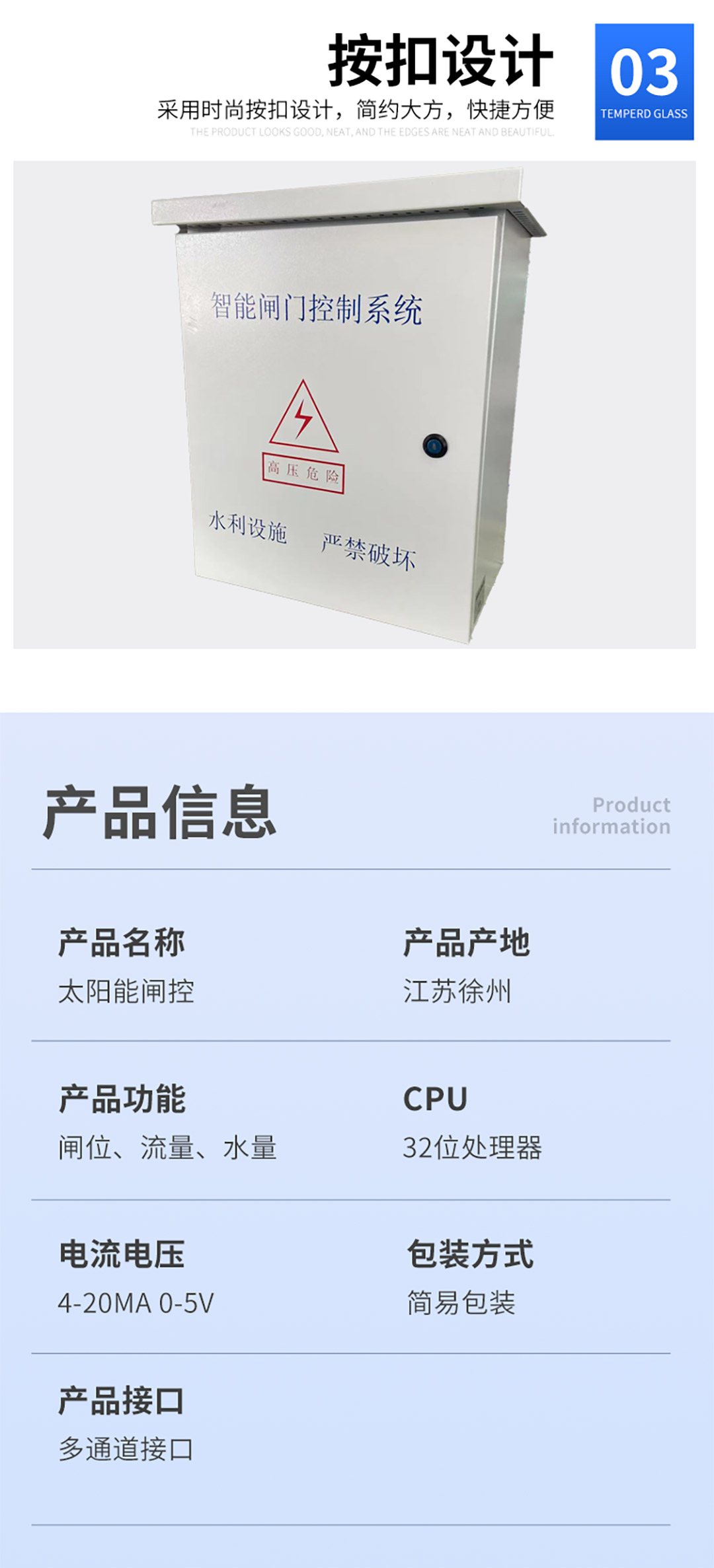

太阳能闸控丨产品概述

太阳能闸控是高度集成的新一代智能闸门控制装置，用于实现对水电站，水库，灌溉现场的闸门，水位，流量，视频的信息收集，控制，并集中送往当地后台或者远方监控后台系统，实现当地或者远程控制。

产品参数

CPU:工业级32位通信处理器

电源芯片:高效率DC-DC电源稳压芯片

无线模块:

低功耗远距离自组网LoRa模块

7模11频三网通4G模块

数据存储Flash:64MB（可定制）

串口:2个RS232和2个RS485接口，内置15KVESD保护，

串口参数如下：

数据位：5、6、7、8

位停止位：1、1.5、2位

校验：无校验、偶校验、奇校验、SPACE及MARK校验

串口速率：110~230400bps

指示灯:具有系统“系统”/“网络”/“负载”/“状态”指示灯

天线接口:标准SMA阴头天线接口，特性阻抗50欧

SIM/UIM卡

接口:标准的插卡式用户卡接口，支持1.8V/3V，SIM/UIM卡，

内置15KVESD保护

电源接口:工业级端子接口，内置电源反相保护和过流/过压保护

电源开关:标准船形开关

唤醒按钮:通用轻触式开关

接地端子:M4螺丝接地保护端子

应用接口:

1个翻斗式雨量计接口

4路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）

4路开关量输入接口

2路继电器输出接口

最大切换电压：30VDC

最大切换电流：1A

最大切换功率：30W

2路受控输出电源（输出电压值与设备供电电压相同，单路额定输出电流1A，5路额定输出电流总和2A，内置过流保护）

主要功能

闸门升降

支持图片抓拍功能

支持北斗通信功能

支持GNSS定位功能

支持USB程序升级

支持彩屏显示及操控

支持LoRa自组网

支持本地人工置数功能

闸门故障报警

支持故障保护机制

闸控系统远程控制

定时采集闸位、水位、流量和其它数据

定时上报闸位、水位、流量和其它数据

远程查询当前闸位、水位、水量和其它数据

支持电池电压上报功能
